センサ（変換器）

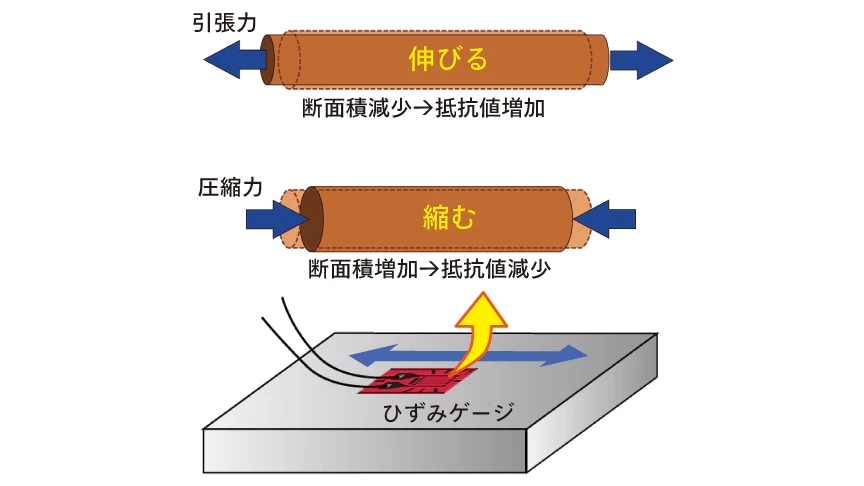

金属は変形すると電気抵抗が変わります。この性質を利用したものがひずみゲージです。一般に金属の電気抵抗の大きさは断面積に反比例し、長さに比例します。金属線を引っ張ると、断面積は減少し、長さは増加するために電気抵抗は大きくなります。 また、圧縮すると電気抵抗は逆に小さくなります。金属の伸びまたは縮みと電気抵抗の変化は、一定の定数をもって比例します。 ひずみを測定したい材料や構造物にこの金属線をしっかりと接着すれば、構造物の伸び縮みに従って金属線も伸び縮みするので、その電気抵抗の変化を測定することで材料や構造物の伸び縮み、すなわち「ひずみ」を求めることができます。

ひずみゲージ式センサは、様々な物理量を電気信号に変換するセンサです。起歪部にかかる物理量（力、圧力、加速度など）またはひずみを電気信号に変換するため、変換器とも呼ばれます。起歪部とは、外から加わ る物理量を、ひずみゲージが検出できるような機械的なひずみに変換する部分です。例えば、ロードセルという荷重を測るセンサの場合、起歪部は金属製の梁や柱のような形状をしています。この梁に荷重がかかると、梁がわずかに変形し、その変形量（ひずみ）をひずみゲージが検出します。 なお、ひずみゲージ式センサの出力はひずみゲージの出力のため物理量に換算する必要があります。
