データロガー
データロガーは、多岐にわたる計測対象のデータを集録・処理する測定器です。 当社のデータロガーは、ひずみゲージ、ひずみゲージ式センサ（変換器）、電圧、温度などアナログ信号だけでなくCAN/CAN FD、GPSなどデジタル信号の集録にも対応しており、数チャネルの小規模計測から数百チャネルに及ぶ大規模計測まで、静ひずみ、動ひずみ計測など各種計測に対応する製品を取り揃えています。 さらに、測定器・センサ間、測定器・パソコン間を無線化できる製品も取り揃えています。
製品を選ぶ
スキャニング方式と同時サンプリング方式
データロガーの多チャネル測定方式は大きく分けて２種類あります。

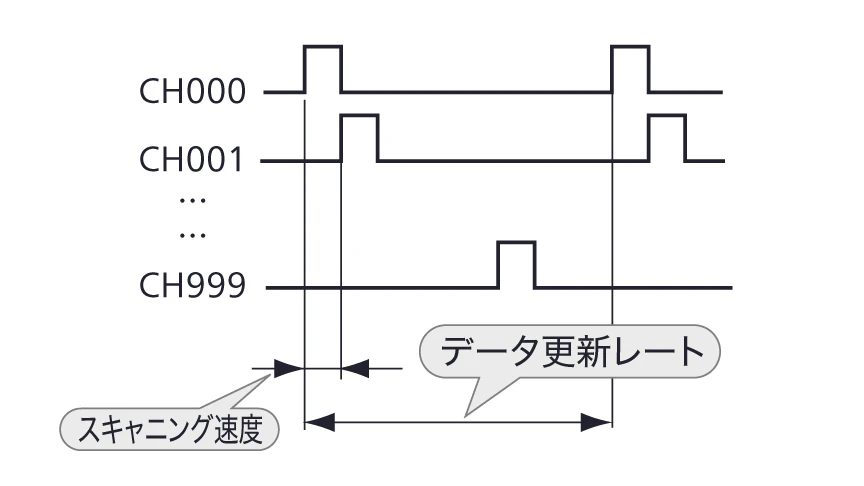

スキャニング方式
1つの測定回路で各測定チャネルを順次切り換えて測定する方式です。長期安定性にすぐれた測定回路を採用できるため、静的事象の計測に適しており、１チャネルあたりの単価を抑えることができます。

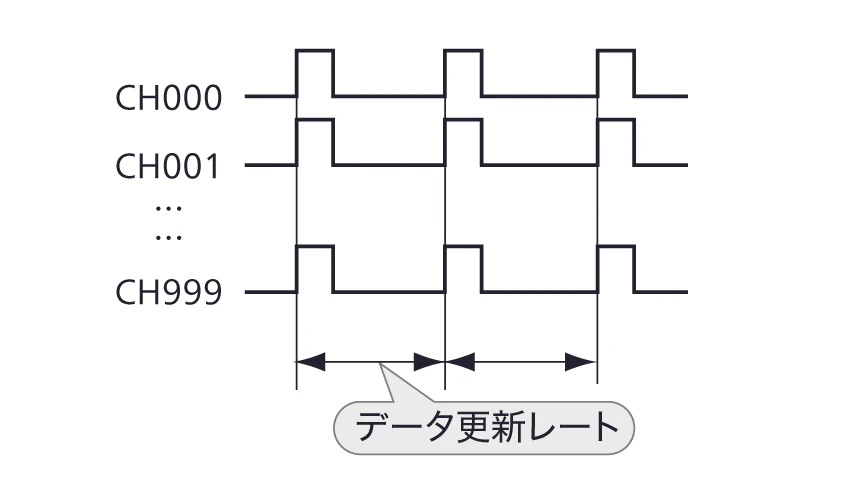

同時サンプリング方式
多数の測定回路で全チャネルを同時に測定する方式です。各チャネル間の同時性が確保されているため、動的事象の計測に適しています。
ブロック図
