リード線付ゲージ
当社のひずみゲージは、そのほとんどがリード線付ゲージです。このゲージを使うことにより、はんだ付け作業の必要がなくなり、ゲージ貼り作業の省力化に非常に有効です。 リード線の種類と長さは、下表を参照ください。
リード線付ゲージの種類
平行ビニル線の接続例
リード線の接続部
一部の種類のゲージリード部分は、絶縁・補強のためにガラスクロステープで挟んだり巻き付けたりしています。
Aタイプ（3線式高低温用ふっ素樹脂線付ゲージ）
KFHB用

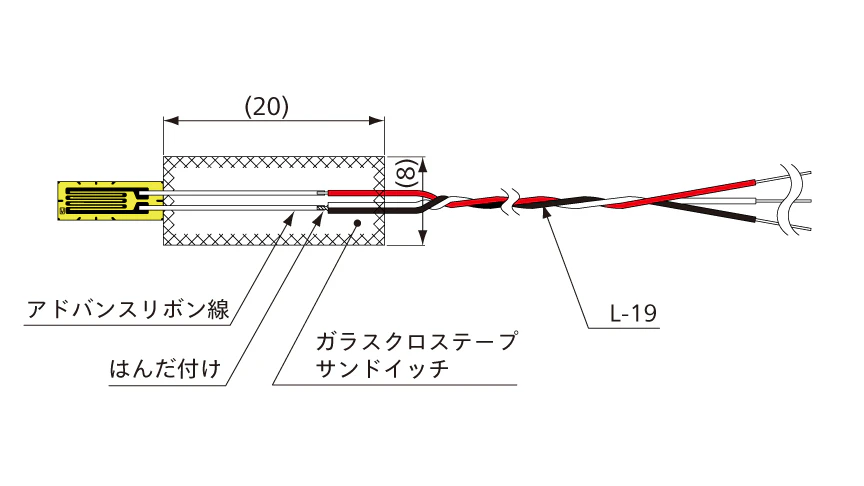

※図はKFHB-5-120-C1-11
Eタイプ（3線式高温用リード線付ゲージ）

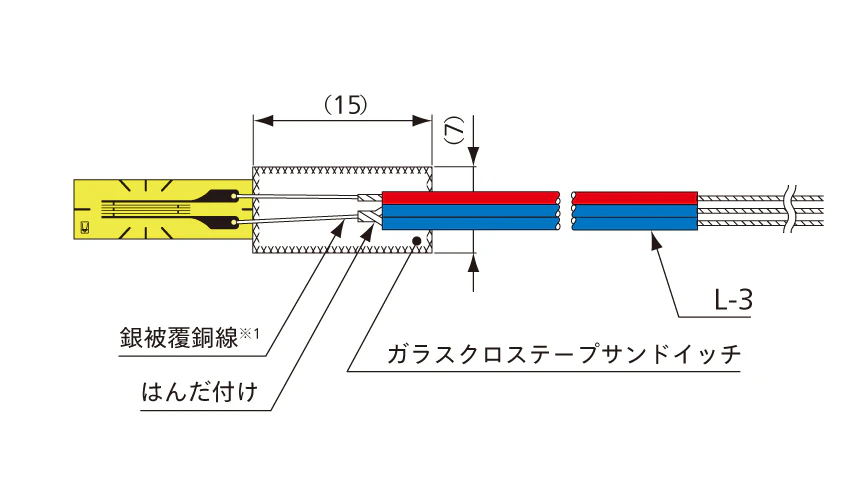

KFU用
Fタイプ（3線式高低温用ふっ素樹脂線付ゲージ）
KFHB, KFRPB用
※図はKFRPB-5-120-C1
※1 KFHB：アドバンスリボン線
KFLB用

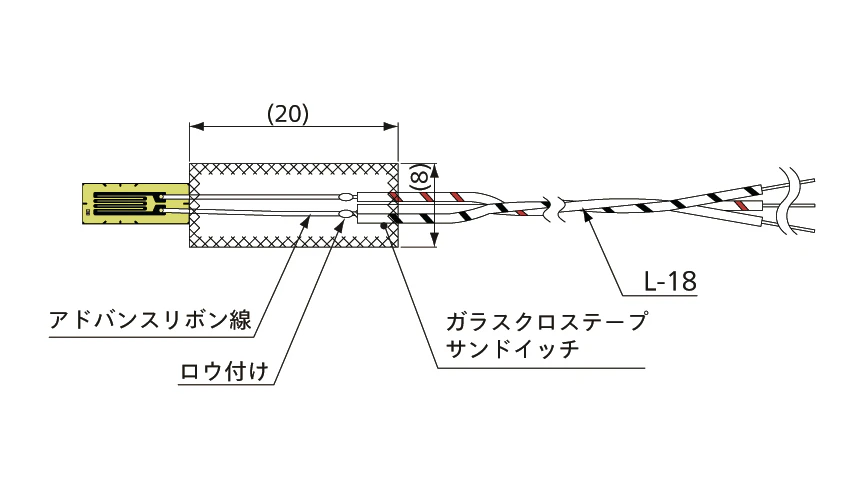

※図はKFLB-5-120-C1-11
※ポリエステル銅線の使用温度範囲は、-196～150℃となります。
Rタイプ（3線式中温用リード線付ゲージ）
KFGS, KFRB, KFRPB, KFRS, KFLB用

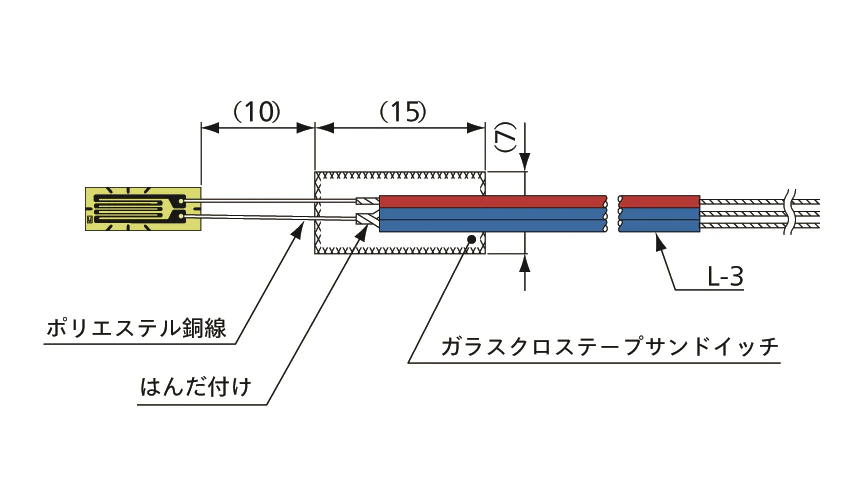

※図はKFGS-5-120-C1-11
