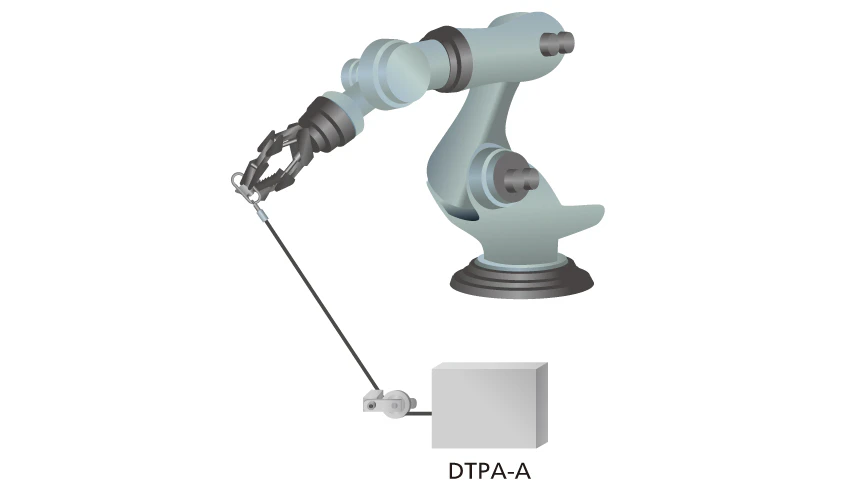

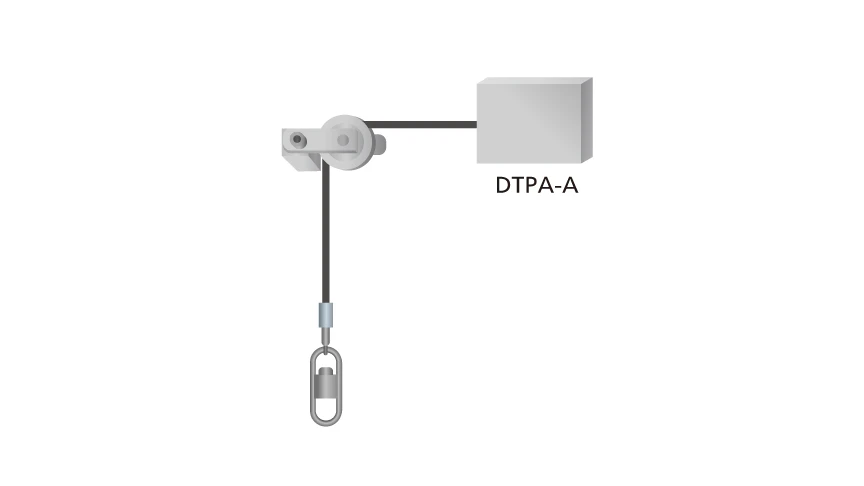

DTPA-Aワイヤ式変位センサ(変換器)ポテンショメータを介して変位検出用ワイヤの伸縮を電気量に変換し、変位量を測定するための変換器です。 キンク(折れ、よじれ)しにくいワイヤを使用しており、測定範囲において引出し・巻込み中の測定力も変化しないため、安定した測定ができます。 定格容量:500, 1000, 2000, 5000 mm 非直線性:±0.3%RO以内 定格出力:2.5 mV/V±10% 測定力:約2 N(最大2.8 N)購入のお問い合せ カタログで見るペダルストロークの計測DTPA-Aは、応答速度が2.5 倍以上*向上しており、自動車のペダルの細かい操作による変位を測定できます。 また、ワイヤを利用して測定しているので、ロッド式と比較して設置が容易で、ワイヤの引出し・巻込み中に測定力が変化しないため、安定した測定を行えます。 *当社従来製品と比較した場合DTPA-A-500 500 mm用DTPA-A-1K 1000 mm用DTPA-A-2K 2000 mm用DTPA-A-5K 5000 mm用DTPA-ADTPA-A-500 500 mm用DTPA-ADTPA-A-1K 1000 mm用DTPA-ADTPA-A-2K 2000 mm用DTPA-ADTPA-A-5K 5000 mm用取扱説明書DTPA-A-500/1K 取扱説明書(917.3 KB)DTPA-A-2K 取扱説明書(906.7 KB)DTPA-A-5K 取扱説明書(1.1 MB)CADデータDTPA-A-500/1K(288 KB)DTPA-A-2K(343 KB)DTPA-A-5K(276 KB)共和技報ワイヤ式変位変換器 DTPA-A組み合わせ推奨品データロガー高速データロガーユニバーサルレコーダメモリレコーダ/アナライザコンパクトレコーダ
