国土交通省 点検支援技術性能カタログ
大型インフラ構造物の点検支援技術

国土交通省の点検支援技術性能カタログに掲載されている当社技術を紹介します。
いずれも作業時間の短縮や通行規制などの利便性低下の抑制など、人材・技術・財源不足の解決への貢献が期待できます。大型インフラ構造物の点検・モニタリングにお困りの方は当社までご相談ください。
橋梁計測・モニタリング技術

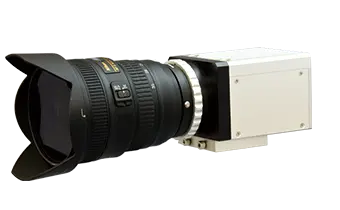

サンプリングモアレカメラ

検出項目 | 平面2方向(x、y)の変位量及び回転角 |
---|---|
計測対象 | 支承、桁、橋脚 |
技術番号 | BR030002-V0121 |
点検支援技術性能カタログ掲載頁※ | 第2章性能カタログ>計測・モニタリング技術>橋梁1 |
※国土交通省HPへのリンク
遠隔・非接触で橋梁など大型インフラ構造物のモニタリングが可能なため、従来の近接目視による点検と比較して高精度の動的変位計測で、桁たわみや支承部の機能確認が可能となります。

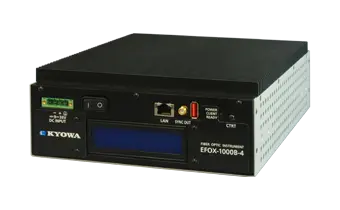

FBG方式光ファイバーセンサー

検出項目 | 変位量(mm) |
---|---|
計測対象 | 支承部、上部構造(主桁) |
技術番号 | BR030005-V0121 |
点検支援技術性能カタログ掲載頁※ | 第2章性能カタログ>計測・モニタリング技術>橋梁1 |
※国土交通省HPへのリンク
支承部および桁における走行車両の影響をモニタリングします。
FBG光ファイバ1本に数十個のセンサを直列配置可能で、従来の電気式センサと異なり、センサ出力への電気的悪影響(雷サージ/ノイズ/絶縁抵抗低下等)がないため、省配線・省メンテナンスでの長期モニタリングに適しています。
トンネル計測・モニタリング技術
FBG方式光ファイバーセンサー

検出項目 | 変位量(mm) |
---|---|
計測対象 | 覆工の横断目地、覆工の水平打継ぎ目、覆工天端、その他覆工面、内装板、吸音板、天井板、警報表示板、標識、ジェットファン |
技術番号 | TN030004-V0021 |
点検支援技術性能カタログ掲載頁※ | 第2章性能カタログ>計測・モニタリング技術>トンネル |
※国土交通省HPへのリンク
FBG光ファイバ式変位センサで異常箇所の長期的な変位を計測します。
光ファイバ1本に数十個のセンサを直列配置可能で、従来の電気式センサと異なり、センサ出力への電気的悪影響(雷サージ/ノイズ/絶縁抵抗低下等)がないため、省配線・省メンテナンスでの長期モニタリングに適しています。
LoRa方式長距離無線ユニット

検出項目 | 2点間のひずみ、ひび割れ変位量、圧力・水位、応力・荷重他など |
---|---|
計測項目 | 覆工の横断目地、覆工の水平打継ぎ目、覆工天端、その他覆工面、内装板、吸音板、天井板、その他補修箇所、排水施設、路肩及び路面、坑門 |
技術番号 | TN030005-V0021 |
点検支援技術性能カタログ掲載頁※ | 第2章性能カタログ>計測・モニタリング技術>トンネル |
※国土交通省HPへのリンク
ライセンス不要の方式で長距離通信が可能なLoRa規格を採用して計測を無線化します。
さらに、内蔵リチウム電池で約1年の連続測定(測定間隔1時間の場合)が可能なため、モニタリングで要求される現場での長期計測の効率化に大変有効です。
参照
国土交通省HP 『道路に関する新技術の活用』- 点検支援技術性能カタログ
